家庭影院影音室的波动声学特性与低音炮PEQ应用

声音是一种看不见、摸不着的东西。发烧友都有这样的经验：从商店里选好的发烧器材，搬回家里欣赏的时候，会感觉声音的效果与在商家听音室里面听到的不一样……器材的组合并没有改变，为什么声音就随着环境改变了呢?本文提到的PEQ(参量均衡器)是一个相当专业的调音装置，为了正确的用好它，我们有必要先学习一些声音的知识。

　　房间的驻波与声共振的原理

　　声音在房间中传导，直接传入我们耳朵的，叫直达声;碰到墙面反弹回来被我们听到的，叫做反射声。如图一所示。直达声和反射声是一对伴侣，除了在大型的专业消声室里面，他们总是会相伴相随。

直达声t1与反射声t2传播距离上的差值，我们可以按照波周期等于360度，来画出它们的相位关系，如图表示。直达声与反射声的叠加：如果两个波的相位同相，则合成的声波，声压增加，如果这两个声波叠加的相位反相，则合成的声压会相互抵消。

直达声与反射声的形影不离，带来的问题就是房间的波峰波谷。声音在房间的对墙之间弹跳，那些波长正好与墙间距成比例的声音频率，声压就会形成固定的叠加和抵消关系。使得本来是很平直的音箱曲线变成这种像梳子一样峰谷交错的曲线，声学上叫做房间的梳状滤波特性。

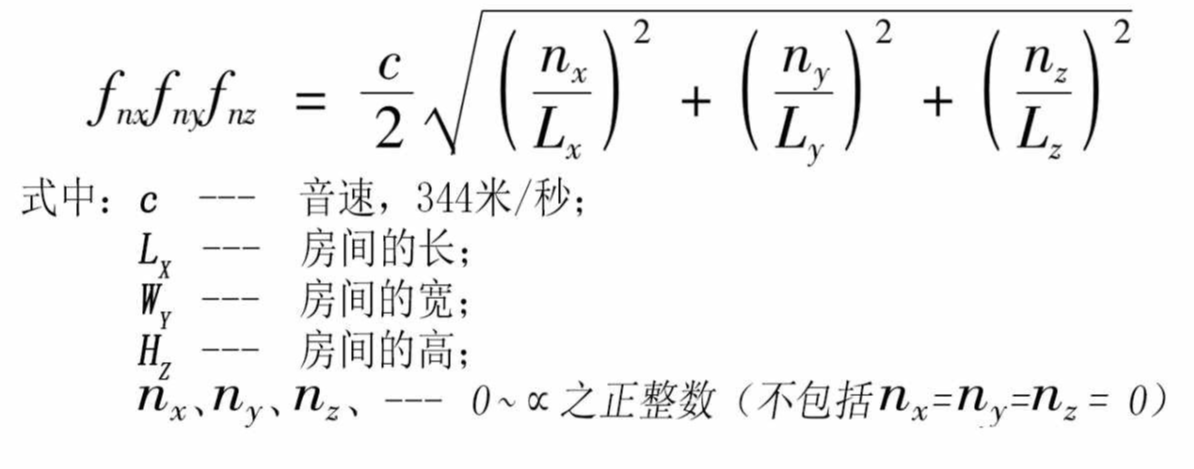

　矩形房间的X、Y、Z三轴，每对墙的间距 长=LX，宽=LY，高=LZ。我们可以用“Rayleigh”房间模式方程式，计算出房间的共振频率以及声音的峰谷特性。

了解声音在房间内的传播特性，更直接可视的方法，是用测试仪器的实测和分析。

低音炮的PEQ

　　声音在房间内传播产生的空间驻波和声共振，会因为房间的不同、音箱与皇帝位相对位置关系的不同产生差异性。我们在实际的调校工作时，如果用常见的固定频点式GEQ，经常会因为房间的峰谷频率与器材设定的频率对不上而捉襟见肘。所以，实现均衡器的补偿频率可调，就能让调校工作变得更简单。

根据不同房间调校声音特性的需要，设计的一款带PEQ功能的低音炮前级电路。它装备的参数均衡器，“补偿频率”、“增益量”以及“补偿曲线的锐度(Q值)”都是可调的。

如图所示的电路原理图，IC1a以及它的外围电路，是供接驳立体声音箱接线柱用的低阻功率信号输入端。功放输出给音箱的功率信号，通过R6、R12、R13的分压衰减转换成小信号。IC1b是低阻输入模块&高阻低电平信号端口的选择器。IC1c是切除信号中的超低频(小于20Hz)，防止扬声器拍边的滤波电路。IC1d是一个频率可调的低通滤波器，对高频的切除频率在50 ~ 150Hz可调，通过电位器W1的调节，实现低音炮与全频扬声器的低频衔接。IC2a是低音炮声音信号的0/180度相位转换电路，IC2a的 + - 两个输入端均接入到前一级输出。当转换开关开路时，信号经运放的正输入端，组成正相跟随器放大;当开关短路强制IC2a的正相输入端对地时，IC2a变成反相跟随器输出。以此对低音炮输出的声音相位进行转换。以上的单元电路是组成低音炮的经典形式。

　　IC2b向后的部分，是本文介绍的PEQ参数均衡器新颖设计。考虑到均衡电路在实际使用时可能产生+15dB的信号增益，使某些频点的信号电压过载。所以，我们在这个PEQ电路的前面设置了低音炮的总音量调节W2。

　　IC3a是均衡器(EQ)的信号混合电路。R22、R23与IC3a组成基本放大增益为1的反相放大器。IC3b、IC3c、IC3d以及相关的外围电路，组成完善的参量式滤波器(参量式滤波器是并行工作的，它的个数可以根据设计需要与个人的想法任意设置n个)。每个独立频点的增益调节电位器W101、W201、W301接于电路的A B C D。W103是滤波器的中心频率调节，旋转电位器的角度，中心频率在40到200Hz之间变化。各个参量滤波器的带通信号输出通过R110隔离，耦合到电路的D。W102是补偿曲线的锐度(Q值)调节。

　　当增益电位器W101旋向A点时，滤波器(1)经R101拾取的信号经过带通滤波输出到D，实现对W103设定频率的信号提升;当W101滑向B点时，R101拾取的信号与D端反相，均衡器实现对W103设定频率的衰减。

　　在对电路的实际装机验证时，我们尝试过把每一个滤波器单元都调整到同一个频率上，改变Q值在1到17的范围，增益设置到最大提升或者衰减，电路的工作状态都很稳定。当然，把几个补偿单元都集中到一个频点提升时，A1+A2+A3的提升量之和，会使IC3a出现输出信号削波的情况。这个问题，可以通过关小音量电位器来解决。本PEQ所有滤波器的元器件和参数都使用相同的值。

PEQ的调整和使用

　　PEQ作为一种能够随意改变声音曲线的专业控制设备。因为它的频率、Q值和增益提升量都是可以自由调节的，如果参数的设置不合理，就有可能把声音搞得比不用它的时候更难听。所以，对它的参数设置，需要兼顾房间的实测，特别是耳朵听感的验收。在对它的各个旋钮进行设置和调整时，您一定需要借助声学测试仪器的监测，还要仔细体会声音的变化。房间的共鸣造成轰轰隆隆的低音，这是破坏声音平衡的第一个大敌，用PEQ去修正房间的频响，我更喜欢多做压峰衰减的工作，而不是把主要的精力放在对频率谷点的提升上。
